＃2025/12/06
久しぶりの更新になります。更新間隔が空いていたのはゲームで遊んでいませんでした。
って話は置いておいて、10Gbpsのネットワークの改造をしようかと考えています。
①NIC(Network Interface Carde)

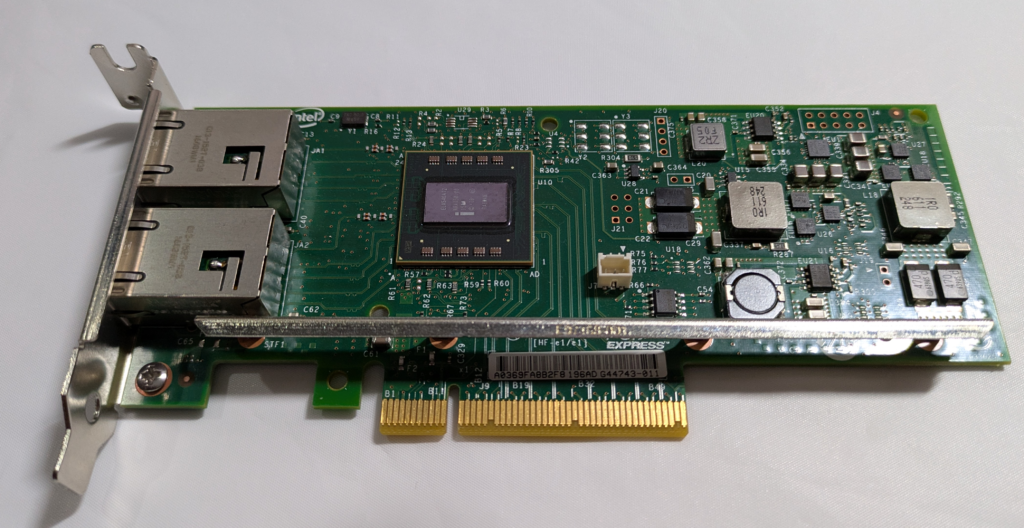

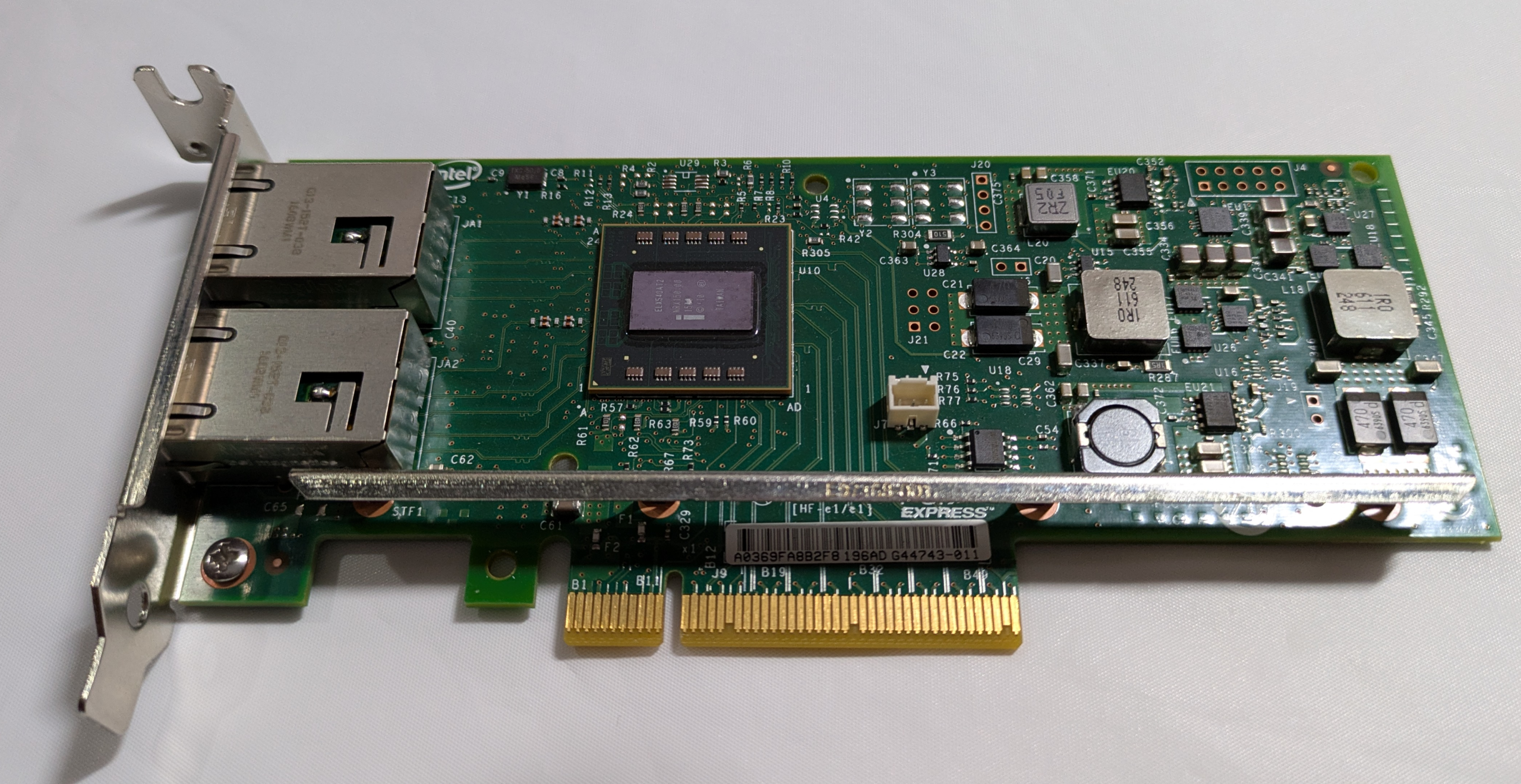

多くのメーカーから10Gbps対応のNICが販売されています。以下の製品はサーバ向け用のX540-T2の貧弱なファンとクーラーを取り外した後の姿です。このコアが激アツになります。稼働時に40〜50℃になると言われています。
死んだおじいちゃんが「怪しい中華製の10G-NICは買うな」という遺言を残したのでIntel製のチップが搭載されているモデルです。遺言だから仕方ないね。やっぱり守るべきはおじいちゃんの遺言だよね。
因みに10G-NICで最もCPU使用率が低いのはIntelです。RealTekが悪いとは言いませんが、その辺りは好みの問題だと思います。そして中華製の製品を買う度胸は私にはありません。。。。
このコアを十分に冷やす事が今回の目的です。
そこで某C国で見つけた製品があります。

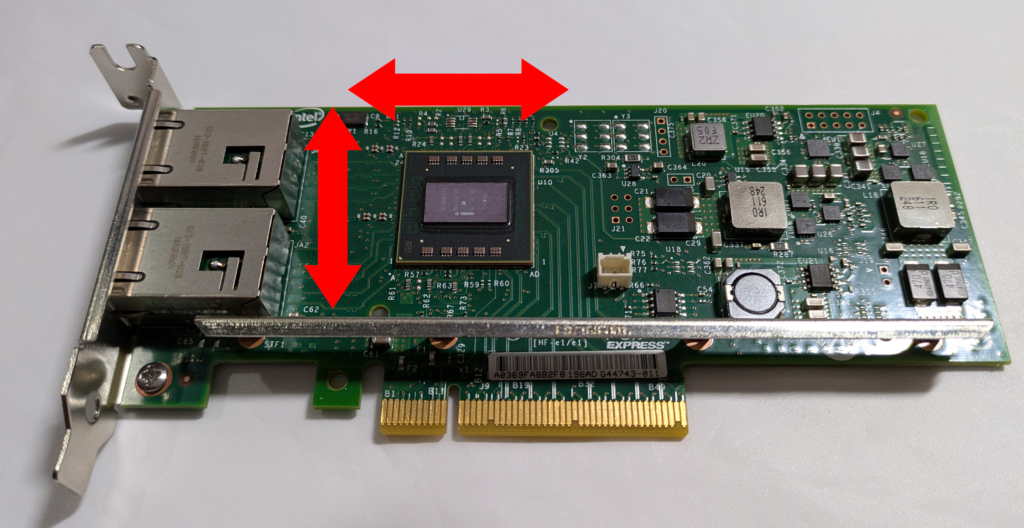

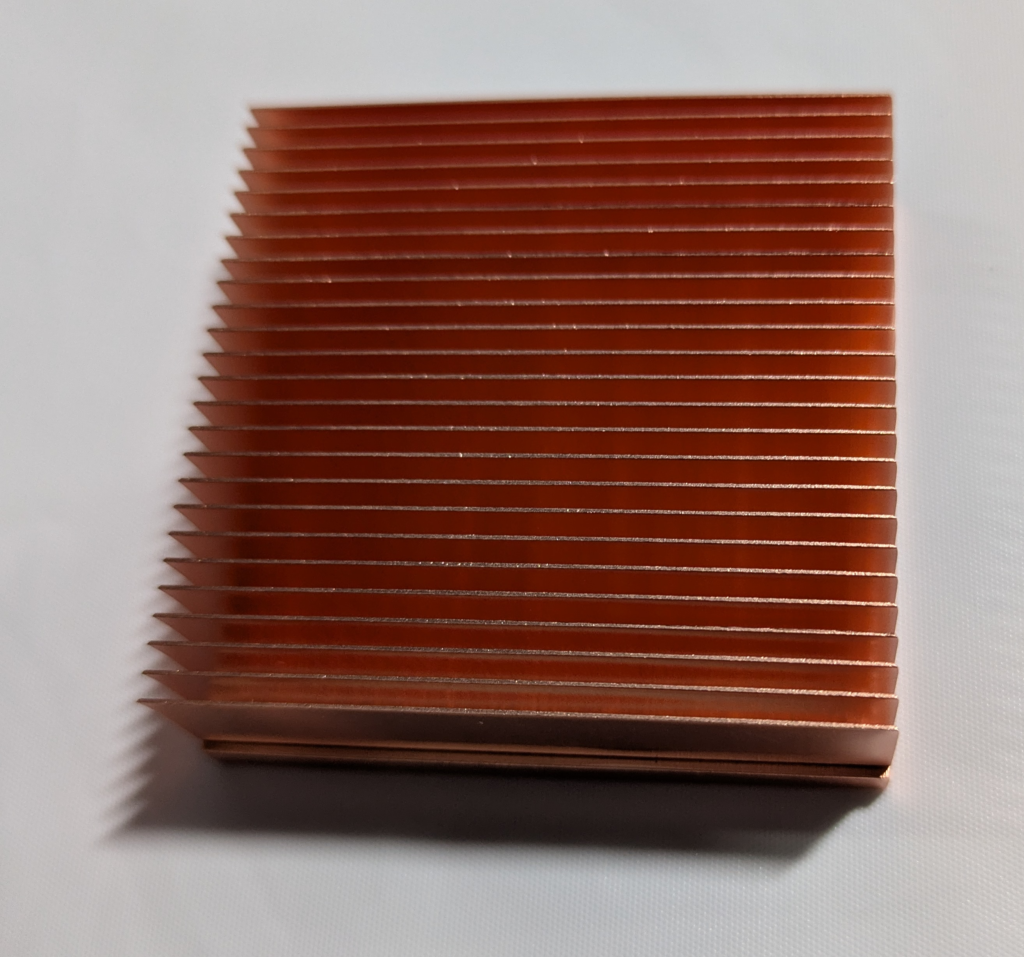

銅製のヒートシンクです。このNICですが、下の画像の赤の矢印で示した長さが約50mm×50mmです。そのため上記の銅製のヒートシンクは50mm×50mmの製品をさがしました。高さは15mmです。銅製にしたのは見た目のインパクトだけです。
アルミ製でも恐らく冷却性能はさして変わらないのではないかな〜〜〜っと思っています。アルミのヒートシンクで強力なファンにするのも楽しそうでしたが、もしかしたらNICにあるファン用電源端子が使えないかな〜っと思いファンもかなり探しました。ファンは既に購入済みでしたが本体の電源端子が使えなかった場合には外部電力で強力な製品にしたいと思います。
正直もっと大きなヒートシンクでも良いと思いましたが、高すぎるので妥協しました。世界のパクリ工場と呼ばれる国でも高いので仕方がないね。
こんなヒートシンクにお金を投入するお金があるのであれば、IntelnのX550が買えてしまうので勘弁してください。

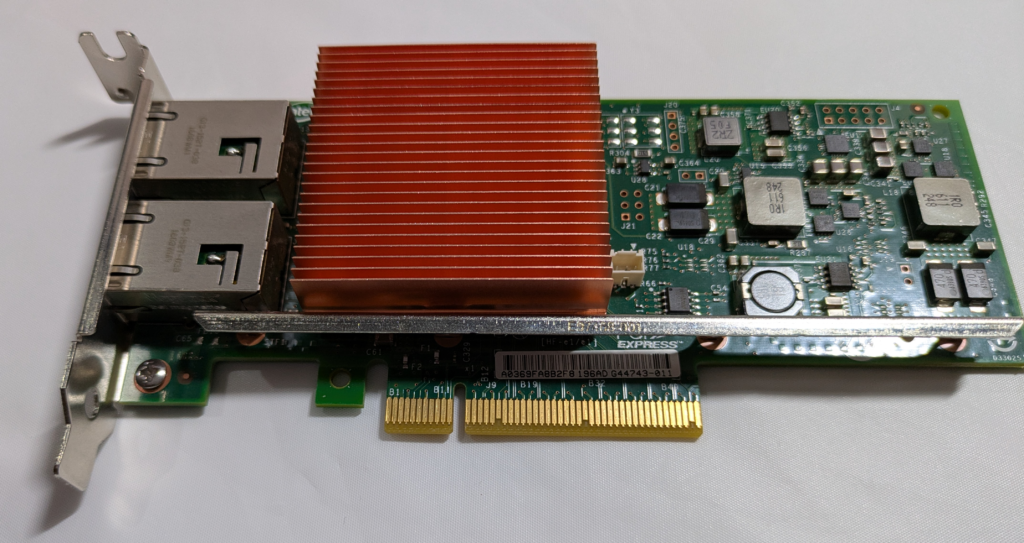

さて、この銅製ヒートシンクをどのようにカードに固定するのか・・・・。今の所ですが
シリコン両面テープ＋結束バンド
を考えています。
このX540-T2ですが、PCIe×8のスロットを使用します。我が家のLinuxサーバは省スペースPCです。そのためPCIe×16のスロットが１つしかありません。そのスロットに10G-NICを差すとPCが起動しません。製品の仕様です。なおサーバであれば問題なくBootします。そのために以下のサイトを参考にしました。
PCIeのSMBusの信号をマザーボードに送るのを阻止するために、PCIenのピンを絶縁する必要があります。
盛り上がってまりました。やっぱ改造はリスクですよね。リスクのない改造に何の浪漫があるのか！
次回に続く
